ECU点検ツール・OPPAMAイグニッションチェッカー ECU INSPECTION TOOL / OPPAMA IGNITION CHECKER
ECU点検ツール ECU INSPECTION TOOL
ECUへの接続による故障診断、トラブルコードのリセット等各種作業が行えるハーネスです。 HARNESS FOR DOING VARIOUS TASKS SUCH AS FAILURE DIAGNOSIS BY CONNECTING TO THE ECU AND RESETTING THE TROUBLE CODE.
| パーツ PARTS | 特長 FEATURES | |
|---|---|---|
|
OBDアダプター OBD ADAPTER | 二輪国内三次規制（平成28年）に伴うOBD対応された車両に汎用OBD2故障診断スキャナーを接続する為のアダプターです。 ADAPTER TO USE UNIVERSAL OBD2 SCANNER FOR MOTORCYCLE. |
|
OBDアダプター延長ハーネス OBD ADAPTER EXTENSION HARNESS | 汎用スキャンツールで故障診断する際、延長ハーネスで予め接続するコネクターを接続しやすいところまで移動させカウル脱着の手間を省き作業効率アップにつなげます。 WHEN DIAGNOSING A FAILURE WITH UNIVERSAL SCANNING TOOL, MOVE THE CONNECTOR TO WHERE IT IS EASY TO CONNECT, SAVING THE TROUBLE DETACHING THE COWLING AND IMPROVE WORK EFFICIENCY. |
|
ECUエラーチェックツール ECU ERROR CHECK TOOL | ECUの診断コード読み出しや、スロットル開度センサーのリセットを行うツールです。コネクターの抜き差しの煩わしい作業をON/OFFスイッチで行えます。 READ OUT ECU DIAGNOSIS CODE & THROTTLE OPENING SENSOR. CHANGES WITH ON/OFF SWITCH NOT CONNECTING / DISCONNECTING CONNECTORS. |
|
サービスコネクターSET SERVICE CONNECTOR SET | 汎用スキャンツールを使用しないDTC（診断トラブルコード）の読み出し、消去に使用するコネクターSETです。 CONNECTOR SET WHEN READING / DELETING DTC (DIAGNOSTIC TROUBLE CORD) WITHOUT UNIVERSAL SCANNING TOOL. |

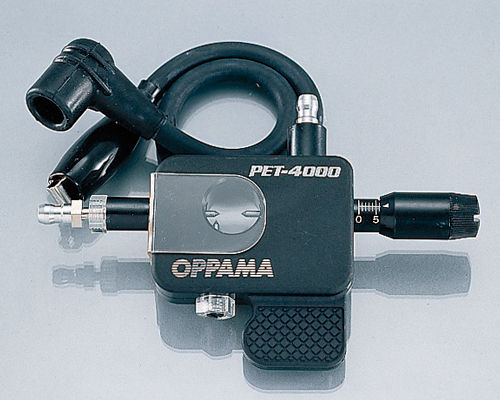

OPPAMAイグニッションチェッカー OPPAMA IGNITION CHECKER
ガソリンエンジン点火系統の故障診断機です。付属コードを接続し、エンジンを始動させるだけで火花（スパーク）チェックが出来ます。 FAULT DIAGNOSIS CHECKER FOR GASOLINE IGNITION ENGINE.CHECKS SPARK ONLY TO START ENGINE.
| ●エンジン不調時の火花状況によるエンジン点検方法 | |||
|---|---|---|---|
| 不良個所 | 原因 | 参考処理 | |
| 火花が完全に飛ぶ時 | 点火プラグ等 | マグネットは異常なく点火プラグの故障です | 修正又は交換 |
| 火花は飛ぶが、非常に弱い時 | 点火コイル関係・無接点コイル関係 | 絶縁低下又はレアショート | 交換 |
| ポイント式（断続器関係） | 接点の汚れ | 修正又は交換 | |
| 接点ギャップ不良 | 修正又は交換 | ||
| カムホロアー磨耗 | 交換 | ||
| アームと軸のガタ | 交換 | ||
| コンデンサ | 絶縁不良 | 交換 | |
| 火花が全く出ない時 | 磁石関係 | 減磁 | 交換 |
| 配線関係 | キースイッチ不良 | 修正又は交換 | |
| ストップスイッチ不良 | 修正又は交換 | ||
| 点火コイル関係 | 絶縁低下又はレアショート | 交換 | |
| 無接点コイル関係 | 内部配線不良 | 交換 | |
| 断続器・ポイント関係 | 接点ギャップなし | 修正 | |
| 接点脱落 | 交換 | ||
| 接点面汚損又は異物かみこみ | 修正 | ||
| コンデンサ | 内部ショート又は断線 | 交換 | |
商品、適合データは2022年1月現在のものです。商品は予告なく変更する場合があります。予めご了承ください。
画像をクリックすると商品ページへジャンプします。
Products and application on this page is latest as of Jan. 2022. Information will change without previous notice.
